Von Spannsystemen bis zu Ansteuerungen

Unter den nachfolgenden Rubriken finden Sie eine Auswahl an Zubehör-Komponenten, welche wir für den optimierten Einsatz der CNC-Teilapparate entwickelt haben.

Für die wirtschaftliche Werkstückspannung haben wir Ihnen eine Übersicht verschiedener Spannsysteme zusammengestellt. Neben herkömmlichen Spannzangen-Einrichtungen und Kegelaufnahmen finden Sie hier auch Backenfutter und diverse Palettenspannsysteme sowie Nullpunkt-Spanneinrichtungen.

„Rund um den Teilapparat“ zeigt Ihnen einen kurze Übersicht an Grundplatten, Gegenlagerungen sowie Schwenkbrücken und Reitstöcken, welche im Auftragsfall speziell an Ihre Gegebenheiten angepasst werden.

Für besondere Anforderungen bieten wir Ihnen z. B. Teilapparate in INOX-Ausführungen (vollabgedichtete, IP68-Ausführung) an, welche für den Einsatz auf Erodiermaschinen geeignet sind.

Unter der Rubrik „Ansteuerung und Elektrik“ finden Sie eine Übersicht an Antriebsmotoren und Antriebspaketen, welche im Auftragsfall speziell ausgewählt und, bei Bedarf, steckfertig für den Einsatz an Ihrer Maschinensteuerung vorbereitet werden.

Sie haben Ihr passendes Zubehör rund um Ihren CNC-Teilapparat nicht gefunden? Bitte fragen Sie uns danach. Wir stehen Ihnen für Ihre Anfragen gerne zur Verfügung und gewiss können wir Ihnen eine optimale Lösung anbieten.

x

Spannmittel und Spannsysteme

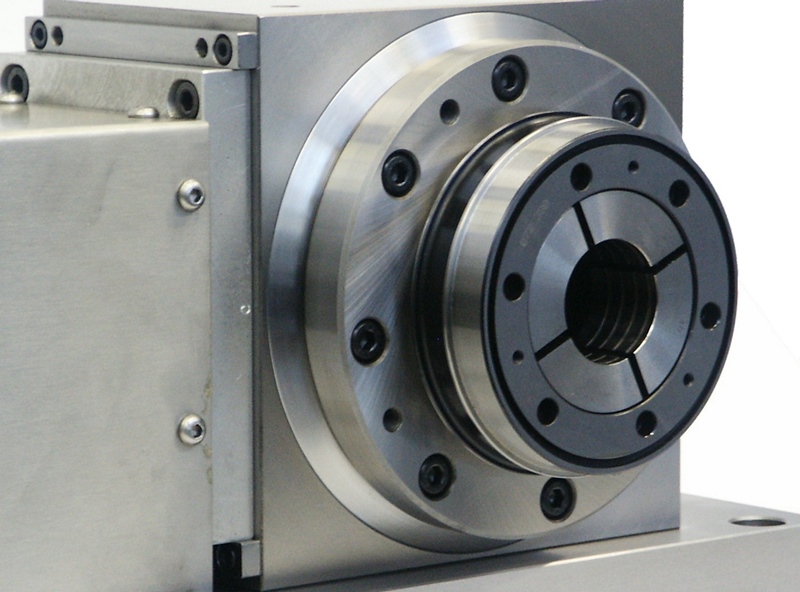

Spannzangeneinrichtungen (manuell oder kraftbetätigt)

  • Spannzangen: EX 16, EX 32, EX 40
  • ER 16, ER 32, ER 40
  • Druckspannzangen: F30, 162 E, 173 E, 185 E, 386 E
  • Zugspannzangen: W20, W25, B32, Hainbuch Spanntop etc.

Backenfutter (manuell oder kraftbetätigt)

Röhm
Schunk
Forkard
Schrenk
SoMatec

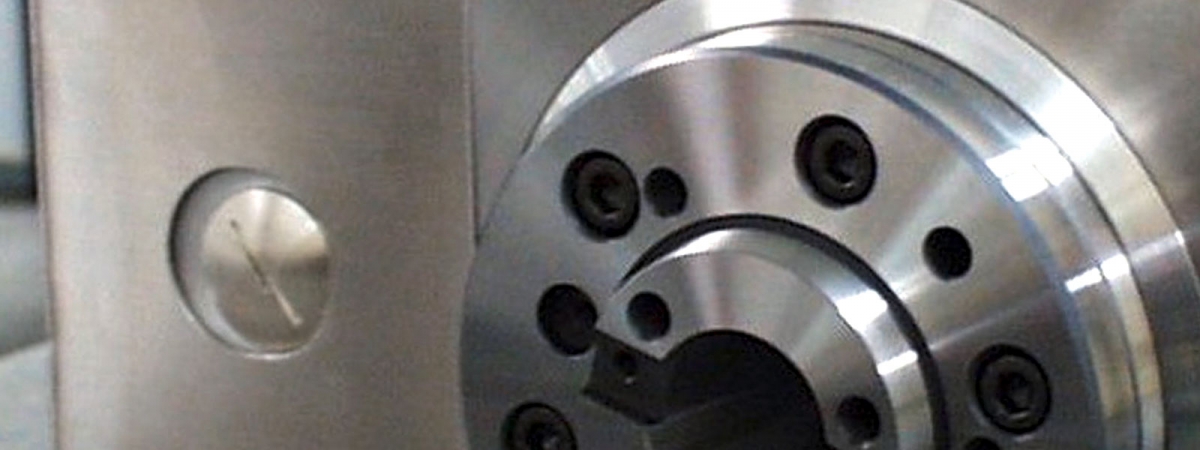

Steilkegelaufnahmen (manuell oder kraftbetätigt):

SK 30, SK 40 (auch mit KK5-Zentrierung), SK 50 (auch mit KK6-Zentrierung)
=> nach DIN 2080 oder DIN 69871
Morsekegelaufnahmen (manuell oder kraftbetätigt):
MK 1 … MK 6

Palettenspannsysteme (manuell oder kraftbetätigt):

EROWA
System 3R
MECATOOL
Hirschmann etc

HSK-Aufnahmen (manuell oder kraftbetätigt):

HSK 32
HSK 63
HSK 100
=> nach DIN 69893

Nullpunktspannsysteme (manuell oder kraftbetätigt):

Schunk NSE
Lang Quick-Point
Vischer & Bolli

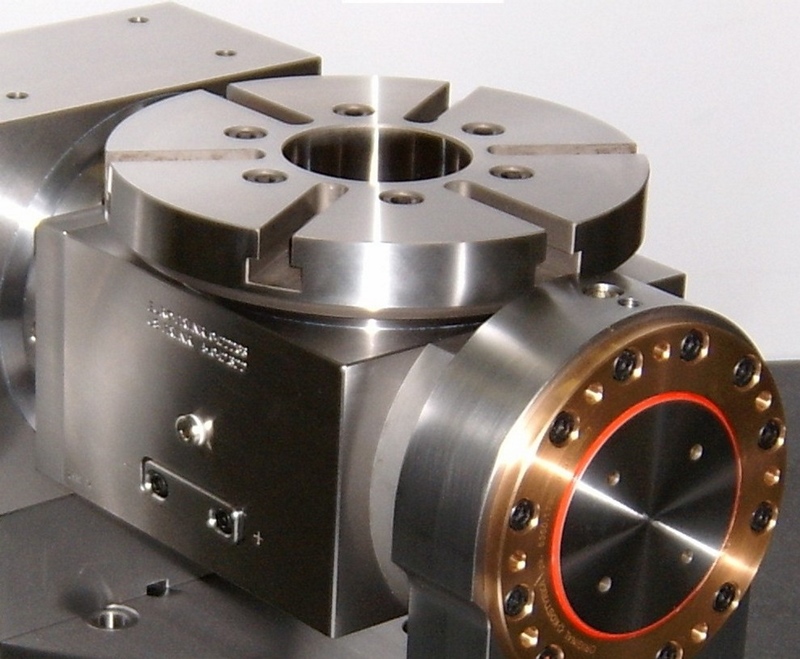

Nutenaufspannplatten (auch nach Kundenwunsch):

4 oder 6 Nuten
8 Nuten sind möglich
bei einem Durchmesser von min. Ø 100 mm bis max. Ø 630 mm

Hydraulische Dehnspannfutter (handbetätigt):

ø 35 H6
ø 60 H6
mit radialer Krafteinleitung
Rundlauf besser 0,003 mm am Innendurchmesser des Futters

Direkte Wegmess-Systeme

Fabrikat Heidenhain
RON 2.., RON 7.., RON 8..
RCN 2.., RCN5.., RCN7.., RCN 8..
ERN 1.., ECN 1..
ERA 4..
etc.

Drehdurchführungen

– für Hydraulik oder Pneumatik
– für den Anbau an Teilapparat oder an Gegenlagerung
– 2-adrig … 9-adrig

x

Rund um den Teilapparat

Grundplatten

  • auch in Verbindung mit Zwischenplatten/Zwischenblöcken für die gewünschte Spitzenhöhe
  • für horizontalen oder vertikalen Aufbau
  • Spitzenhöhe und Ausführung nach Kundenwunsch
    (auch maschinenangepasst)

Gegenlagerungen

  • hydraulisch oder pneumatisch geklemmt sowie ungeklemmt
  • auch in Verbindung mit Mehrfach-Drehverteiler für die Medienzuführung
  • Spitzenhöhe nach Kundenwunsch

Reitstöcke

  • manuell, hydraulisch oder pneumatisch betätigt
  • mit Aufnahmespitze Mk2 oder MK 3
  • Hub 25 mm oder 40 mm
  • Spitzenhöhe nach Kundenwunsch

x

Für besondere Anforderungen

Nennen Sie uns Ihre individuellen Anforderungen … wir erarbeiten die Lösung für Sie!

Rostgeschützte Teilapparate und Rundachsen (chemische Nickelschicht)

  • alle außenliegenden Bauteile werden durch eine 5μm starke Nickelschicht vor Korrosion geschützt

Nichtrostende Teilapparate und Rundachsen (INOX)

  • alle außen liegenden Bauteile aus Edelstahl
  • Primärdichtungen aus widerstandsfähigem VITON-Material

Voll abgedichtete Teilapparate und Rundachsen (IP 68)

  • alle außen liegenden Bauteile aus Edelstahl
  • Primärdichtungen aus widerstandsfähigem VITON-Material
  • z. B. geeignet für den Einsatz auf Erodiermaschinen etc.

x

Ansteuerung und Elektrik

Ansteuerung durch separate Teilapparate-Steuerung und M-Signal

Die HOWIPOS 1/AC ist eine moderne CNC-Positionier-Steuerung auf Microprozessor-Basis. Lageregler Steuer- und Bedieneinheit sind zu einem sehr kompakten Gerät mit geringer Einbautiefe zusammengefasst. Einfache und komfortable Bedienung und Programmierung sind durch menügeführte Abläufe gewährleistet. Das beleuchtete LCD-Display ermöglicht alle Eingaben und Anzeigen im Klartext. Für den Einsatz der HOWIPOS- Steuerung an Rundtischen und Teilapparaten wurde ein spezielles Sonderprogramm entwickelt. Die Steuerung ist in einem Tischgehäuse montiert und betriebsfertig mit dem Teilapparat verbunden. Die Ansteuerung über das M-Signal der Werkzeugmaschine ist vorbereitet.

Zubehör Ansteuerung Technische Daten



ZUB19 Microprozessor-Steuerung 800px

Werkzeugmaschinenseitige Steuerung

Servomotor nach Wunsch passend zur Maschinensteuerung

(Nicht für die TMI-Baureihen geltend!)

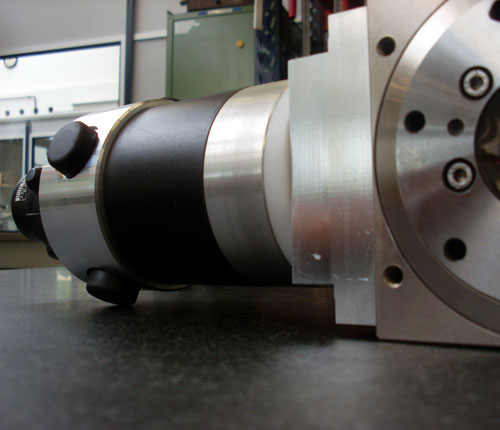

Die Motoren der gängigen Motorenhersteller sind zum Anbau an unsere Teilapparate geeignet, wie z. B.

  • Siemens FT- und FK-Baureihe
  • Fanuc Alpha- und Beta-Baureihe
  • Heidenhain QSY-Baureihe
  • Infranor BLS- und HDD-Baureihe
  • Bosch MAC-, MDD-, MKD-, MSK-, SE-, SF- und SG-Baureihe
  • Yaskawa SGM-Baureihe
  • etc.

Antriebspaket nach Wunsch passend zur Maschinensteuerung

  • Servomotor nach Wunsch (siehe oben / nicht für die TMI-Baureihen geltend!)
  • Steckfertiger Kabelsatz bis zur definierten Schnittstelle
    (Kabellänge z. B. 5 Meter incl. Schutzschlauch PG 29 +
    maschinenseitige Gegenstecker)
    (alternativ: offenes Kabelende maschinenseitig)
  • inkl. Motorabdeckung (Edelstahl)
